Программное обеспечение для гамма-, альфа- и бета-спектрометров

ASW2023

Поставьте пробу. Нажмите «Пуск». Остальное ASW2023 сделает сама.

Программа сама обработает измерение, сравнит результат с нормами и подготовит протокол. Разобраться в ней можно без руководства — подскажет каждая кнопка.

Покажите на моих спектрах Скачать буклет

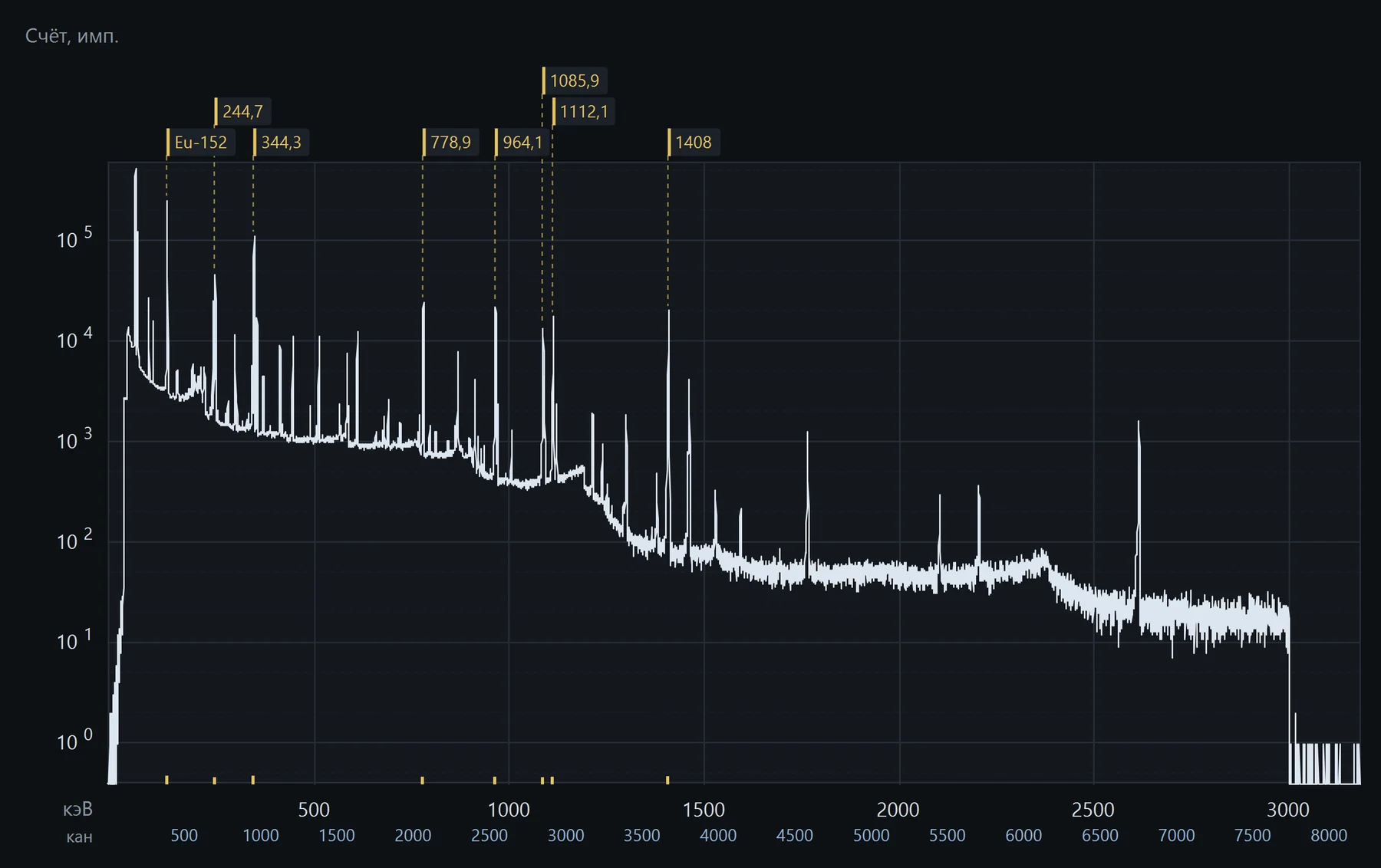

Спектр европия-152 в ASW2023: пики подписаны энергиями, тёмное оформление

Результат и протокол — сразу Подсказка на каждом шаге Работает с вашими приборами Компьютер, телефон, браузер

Зачем нужна ASW2023

Ответ на главный вопрос: проба в норме?

Спектрометр выдаёт лишь «сырой» спектр — график из тысяч чисел. ASW2023 превращает его в понятный ответ: какие радиоактивные вещества найдены, сколько их и укладывается ли проба в нормы. С цифрами, погрешностью и готовым протоколом.

Продукты и корма

Цезий и стронций в мясе, молоке, грибах, зерне — с выводом о соответствии нормам.

Стройматериалы

Природная радиоактивность песка, щебня, кирпича — для паспорта продукции.

Вода, почва, радон

Экологический мониторинг и обследование территорий.

Металл и грузы

Входной контроль металлолома и продукции на предприятии.

Атомная отрасль

Контроль проб и персонала, работа на отечественной операционной системе.

Охрана здоровья

Измерение радиоактивных веществ в организме человека.

Три шага до результата

От пробы до протокола

Поставьте пробу и нажмите «Пуск»

Методика измерения настраивает прибор одной кнопкой: время, калибровку, список веществ.

Программа считает сама

Пока идёт измерение, на экране уже виден предварительный результат. Набор остановится, когда точности хватит.

Заберите протокол

Номер, таблица результатов и вывод о соответствии нормам — на печать, в PDF, Word или Excel.

Что получаете вы

Меньше рутины, больше уверенности

Время

Экономите часы каждый день

Никаких ручных расчётов и таблиц в Excel: результат и протокол готовы, как только закончено измерение.

Спокойствие

Без волнения встречаете проверку

Расчёт — по правилам, которые требует проверяющий. Протоколы пронумерованы и защищены от правки.

Уверенность

Доверяете каждой цифре

Программа следит за исправностью прибора и предупредит, если пора его проверить.

Свобода

Работаете там, где удобно

В лаборатории, в поле с телефоном или удалённо через браузер. Везде одна и та же программа.

3шага от пробы до протокола

< 0,1 %расхождение с эталонным расчётом

15типов приборов — в одной программе

4языка, включая китайский и арабский

Автоматика

Всю рутину программа берёт на себя

Не нужно помнить порядок действий и перепроверять каждую цифру. ASW2023 сделает это сама — и позовёт вас, когда всё готово.

Находит приборыПодключили спектрометр — кнопка «Поиск устройств», и он в списке.
Решает, когда хватитСлабая проба меряется дольше, активная — быстрее. Набор останавливается, как только точности достаточно.
Находит веществаИщет пики на спектре и определяет, какие радиоактивные вещества есть в пробе.
Сравнивает с нормамиКрупный вывод на экране — «соответствует» или нет. Цвет подскажет раньше цифр.
Зовёт васИзмерение закончено — звучит сигнал и мигает значок.
Ничего не теряетВместе со спектром хранятся условия, калибровка и даже погода. Через год результат пересчитается так же.

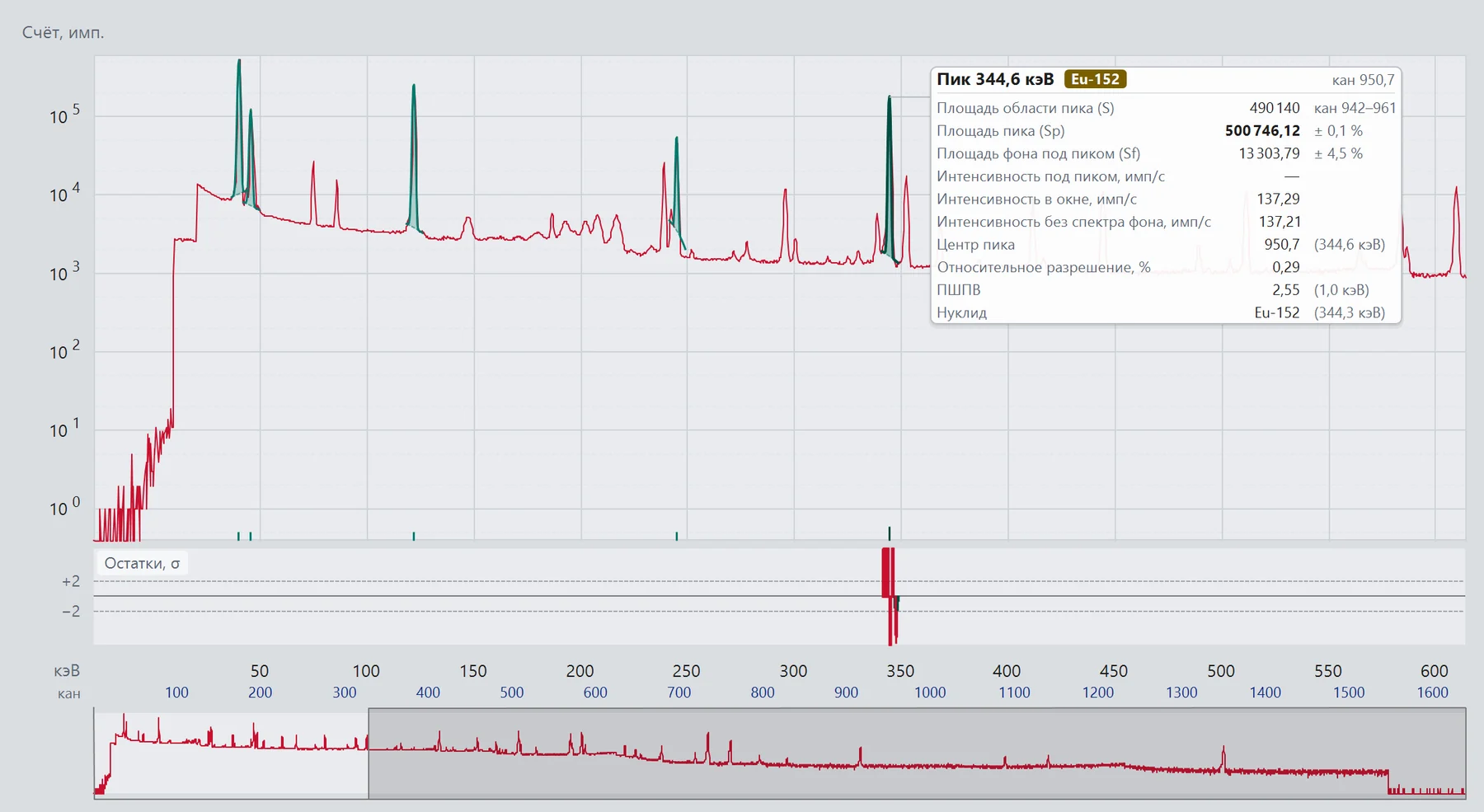

Окно спектра: найденные пики и карточка с параметрами выбранного пика — Пики найдены автоматически. Щелчок по пику — и все его параметры в карточке рядом

Простота

Разберётесь без руководства

Подсказки встроены прямо в программу — как в приложениях на смартфоне. Первое измерение новый сотрудник проведёт по встроенному туру, без курсов.

Подсказка у каждой кнопкиНаведите мышь — и узнаете, что делает кнопка, поле или флажок.
F1 — ответ про это окноСправка открывается сразу на нужном разделе, а ссылка «показать» подсветит нужную кнопку.
Пошаговые турыИзмерение пробы, фона, калибровка — шаг за шагом.
Ошибку видно сразуНеверное значение подсвечивается прямо у поля — с пояснением.
Тренировка без прибораВстроенный эмулятор даёт реалистичный спектр: учитесь сколько угодно и ничего не сломаете.

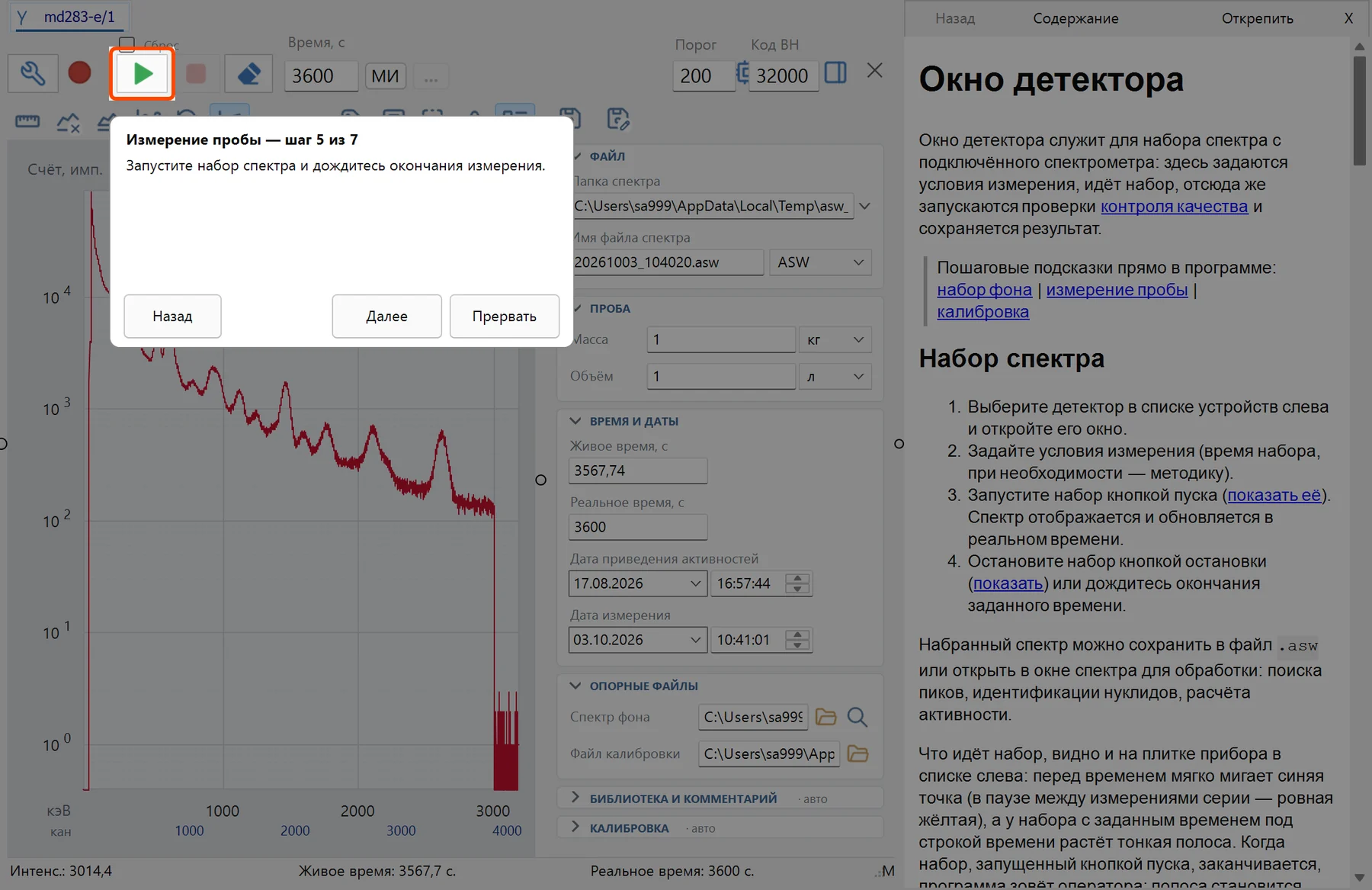

Пошаговый тур подсвечивает кнопку, справа открыта справка по окну — Тур подсвечивает нужную кнопку и подсказывает, что делать дальше. Справа — справка по F1 именно об этом окне

Надёжность

Результат, который примут без вопросов

Протокол из ASW2023 можно смело отдать заказчику или показать проверяющему: расчёт выполнен по действующим правилам, а документ защищён от случайных и намеренных правок.

РАСЧЁТ

По правилам, а не «примерно»

Погрешность — по ГОСТ 8.207, округление — по правилам Росатома, сравнение с нормами — по МУК 2.6.1.1194-03.

ПРОТОКОЛ

Номер, который не повторится

Сквозная нумерация и реестр выданных протоколов. Выданный протокол блокируется от правки.

ЖУРНАЛ

Видно, кто и что менял

У каждого сотрудника своя роль и пароль. Подмену записи в журнале сразу видно.

ПРИБОР

Исправность под контролем

Проверки всех приборов — по кнопке. История проверок с графиками — подтверждение для аккредитации.

Протокол измерения со сквозным номером и таблицей результатов — Протокол измерения: сквозной номер, бланк по шаблону и таблица результатов

Где угодно

Лаборатория, поле и удалённый доступ

Программа работает на компьютере, ноутбуке и телефоне, а за измерением можно следить из браузера. Перейти на отечественную операционную систему можно без смены программы и переобучения.

WindowsОсновное рабочее место лаборатории

Astra LinuxОтечественная ОС — та же программа и тот же вид

macOSДля компьютеров Apple

AndroidИзмерения в поле — даже без интернета

БраузерСпектр и пуск измерения с любого компьютера сети

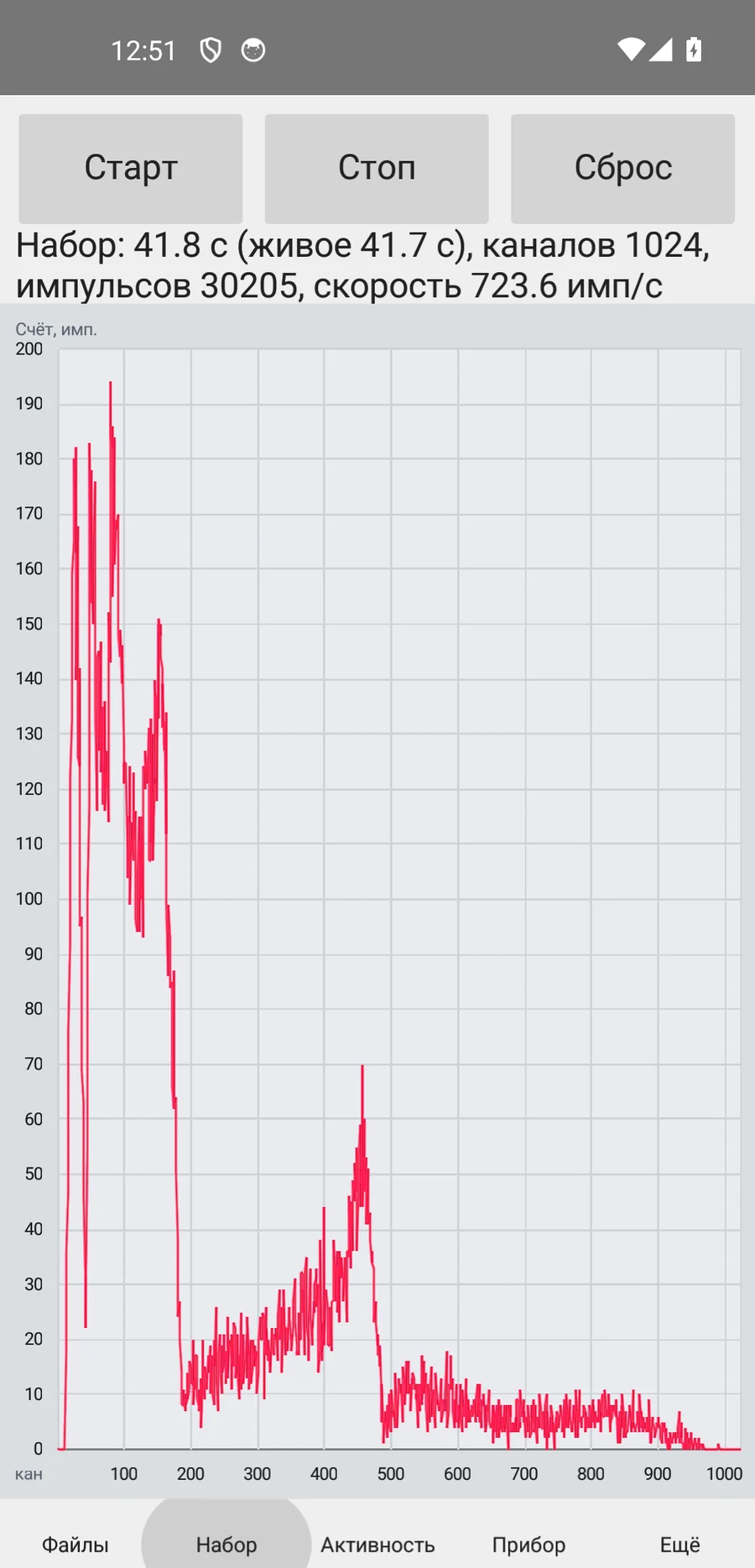

ASW2023 на Android: спектр полевого измерения — Android: измерение в поле без интернета

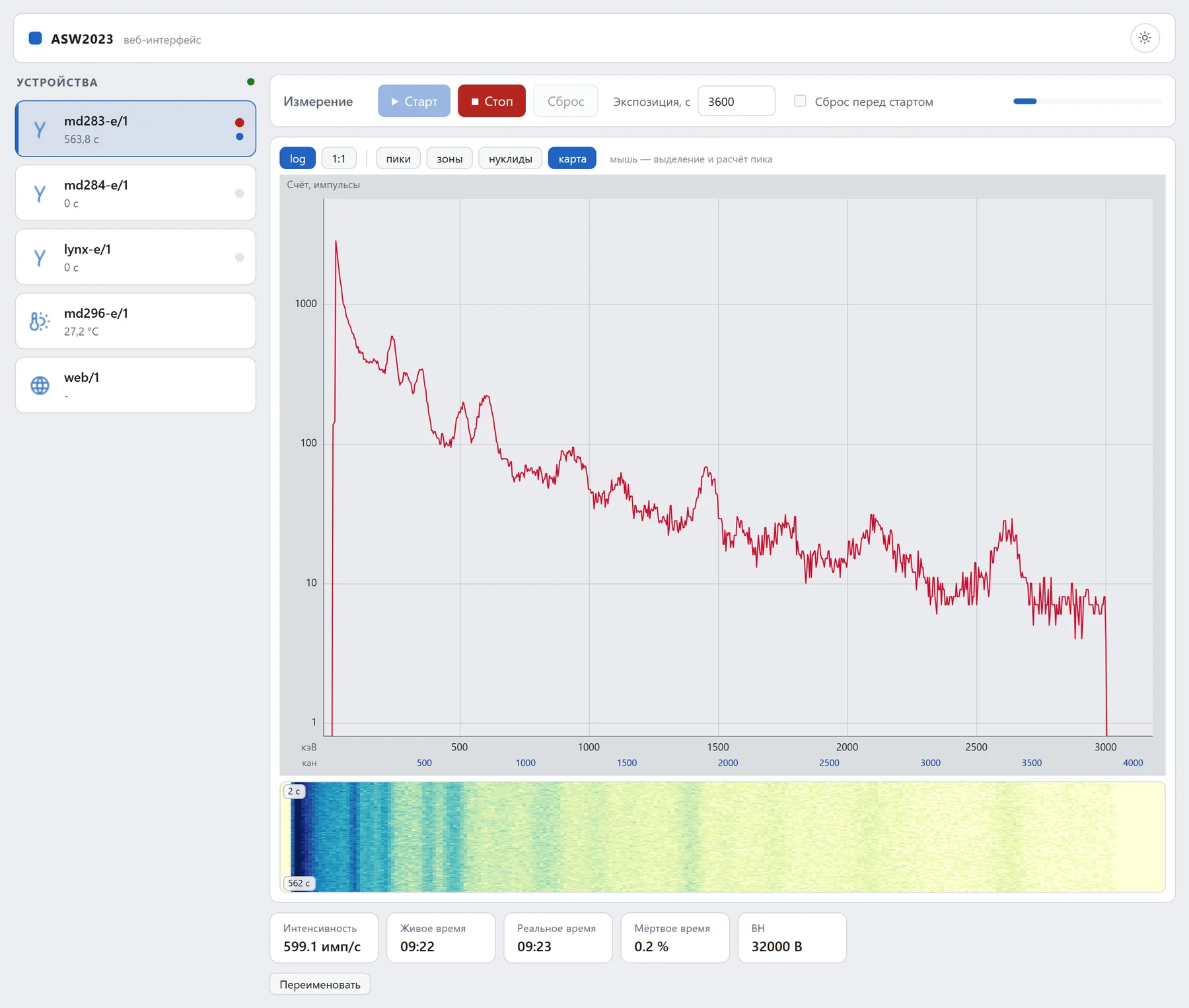

Веб-интерфейс: живой спектр и тепловая карта набора в браузере — Браузер: живой спектр и пуск измерения с любого компьютера сети

РусскийEnglish中文العربية

Язык меняется без перезапуска. Справка и подсказки переведены на все четыре языка, арабский — с письмом справа налево.

Ваши приборы

Новое оборудование покупать не придётся

ASW2023 работает и с приборами «Радэк», и со спектрометрами других производителей. Вместо отдельной программы для каждого прибора — одна на всю лабораторию.

Один вид для всех приборовОсвоили один — умеете работать со всеми.
Старые архивы не пропадутСпектры в 12 распространённых форматах, в том числе из программ других производителей.
Подключение как удобноUSB, локальная сеть, Bluetooth или промышленные интерфейсы.
Переезд за минутыНастройки рабочего места переносятся на новый компьютер одним файлом.

Приборы «Радэк»

md235md254md283md283 BLEmd284md291rd277md312md312dualmd198N3

Других производителей

Canberra LynxECMAPD8127CAENLMCA-плагины

Прибора ещё нет? Встроенный эмулятор даёт реалистичный спектр — для обучения сотрудников и демонстраций.

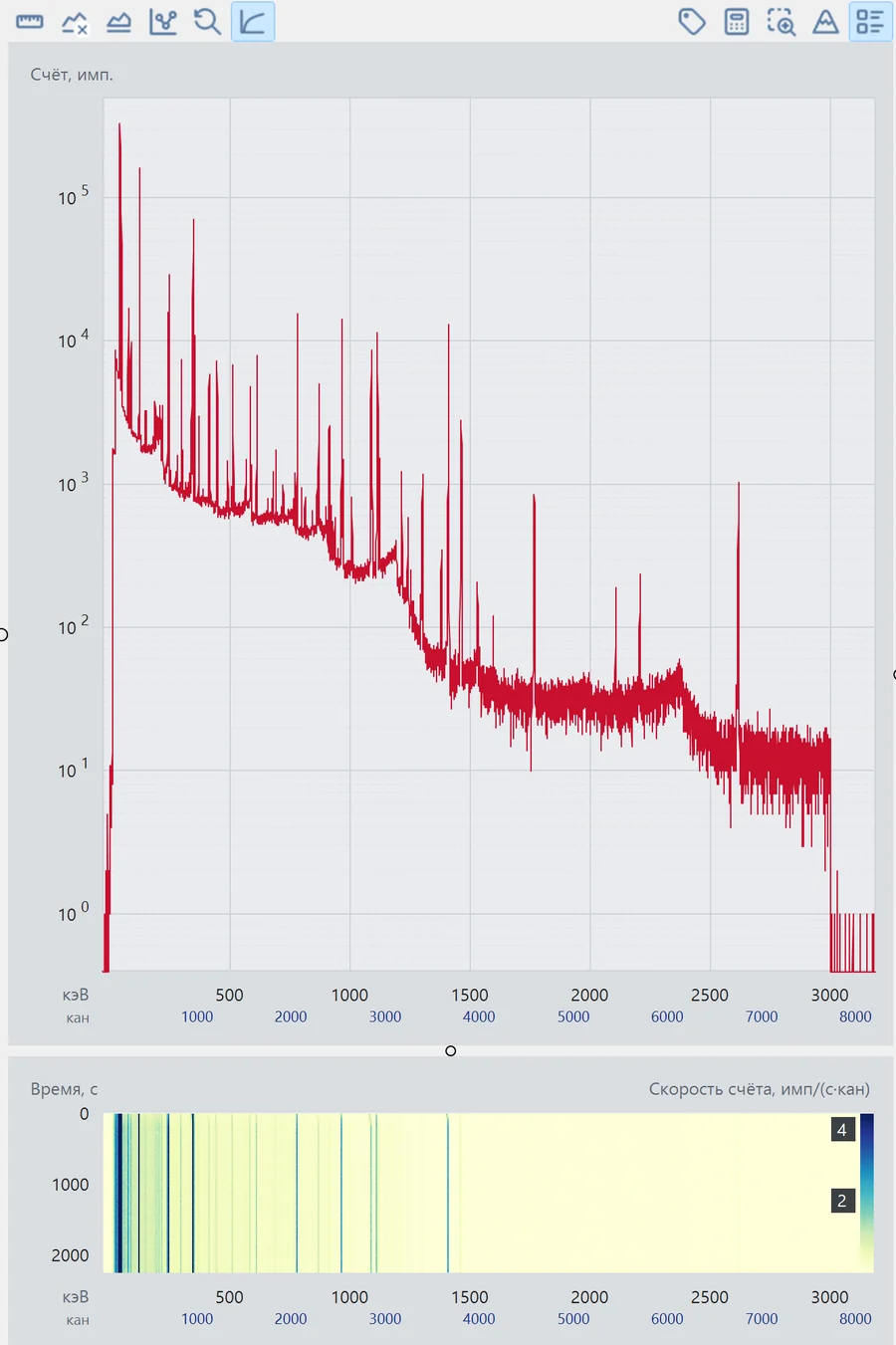

Окно прибора: растущий спектр и тепловая карта набора — Живое измерение: спектр растёт на глазах, а цветная карта ниже показывает, как он менялся со временем

Без оператора

Программа работает, пока вы заняты другим

Десятки проб, серии измерений, отчёты — ASW2023 справится сама. Человек нужен, только чтобы загрузить пробы и забрать результат.

Сменщик пробЗагрузите партию — сменщик сам ставит пробы к детектору одну за другой, а программа измеряет и считает каждую.
Серии измеренийЧисло измерений и пауза между ними. Программа заранее покажет, когда закончит.
Из поля — сразу в офисРезультаты полевых измерений сами уходят в офисный архив, как только появляется связь.
Свои сценарииКороткие сценарии по событию, по таймеру или при запуске.

Модули по заказу

19 аттестованных методик измерений НПЦ «РАДЭК»
Сменщики проб СК-1 и СК-2
СИЧ: радиоактивность в организме человека
CAEN: разделение частиц по форме импульса
Архив спектров с поиском и пересчётом
Обмен данными «поле ↔ офис»

Окно сменщика проб СК-2 со схемой машины — Сменщик проб СК-2: партия измеряется без оператора, схема машины — в реальном времени

Почему ASW2023

Сравните сами

Что сравниваем	Обычно	ASW2023
Приборы	Своя программа для каждого производителя	Одна программа для приборов разных производителей
Освоение	Курсы и толстое руководство	Подсказки, пошаговые туры и справка прямо в окне
Протокол	Нередко оформляется вручную	Готов сразу: с номером, выводом и защитой от правки
Где работать	Только Windows	Windows, Astra Linux, macOS, телефон и браузер
Работа в поле	Ноутбук с настольной программой	Телефон на Android — даже без интернета
Обучение и показ	Нужен подключённый прибор	Эмулятор с реалистичным спектром
Языки	Часто один-два, арабского обычно нет	Русский, английский, китайский, арабский

Для специалистов

Характеристики и термины

Подробности для тех, кто выбирает профессионально.

Технические характеристикиПриборы, обработка спектра, метрология, платформы, интеграция

Приборы «Радэк»: md235, md254, md283 (USB и Bluetooth LE), md284, md291, rd277, md312 и двухканальный md312dual (совпадения и антисовпадения), md198N3; метеостанция md296, азотный холодильник.
Сторонние приборы: Canberra Lynx по нативному TCP-протоколу (полная форма параметров, режимы MCS и MSS, окна SCA), предусилитель iPA; ECM, APD8127, CAEN со спектром и PSD-картой. Загрузка LMCA-плагинов; плагин lmca_Radek.dll открывает приборы «Радэк» стороннему ПО.
Связь: USB, COM, RS-485, TCP, Modbus, Bluetooth LE. Поиск устройств, перенос конфигурации рабочего места одним архивом.
Обработка спектра: Поиск пиков, мультиплеты, подгонка Левенберга–Марквардта с полосой остатков, вычитание фона и фоновых пиков, арифметика спектров, единая шкала для разных приборов, пакетная обработка, тепловая карта набора.
Расчёт активности: МНК по окнам, 4 решателя: правило Крамера, QR, NNLS, взвешенный МНК. Поправки на распад, плотность пробы, каскадное суммирование, рассеяние в пробе; перенос эффективности на другую геометрию.
Метрология: Суммарная неопределённость по ГОСТ 8.207 (k = 2, P = 0,95), неопределённость типа B, МДА, ВГО, Аэфф; округление по правилам Росатома. Расхождение с эталонным протоколом < 0,1 %, сверка повторяется при каждой сборке.
Режимы расчёта: Радон, Sr-90, суммарная бета-активность, радиохимия-2022, экспресс-расчёт РАДИКО, СИЧ, расчёт с уточнением плотности, радиохроматография с кривыми по зонам.
Нормативы: Допускаемые пределы по МУК 2.6.1.1194-03 для видов продукции; показатель соответствия B ± ΔB и вывод о соответствии.
Контроль качества: Усиление с автоподстройкой ВН, калибровка, фон, чувствительность. Журнал, контрольные карты, индикатор на плитке прибора, проверка всего парка одним прогоном.
Методики: 19 аттестованных МИ НПЦ «РАДЭК». Методика применяется одной кнопкой и проверяет применимость прибора, условия среды и сроки контроля.
Протоколы: Сквозная нумерация, реестр выданных протоколов, блокировка после выдачи. Шаблоны на HTML с редактором и живым просмотром; печать, PDF, Word, Excel.
Безопасность: Разграничение ролей, пароли PBKDF2, журнал аудита с цепочкой SHA-256.
Платформы: Windows (инсталлятор), Astra Linux 1.7 (.deb), macOS arm64 (.dmg), Android (автономно), веб-интерфейс для ЛВС и VPN.
Данные: 12 форматов спектров, в том числе .spe, .n42, .spc, .cnf. Библиотека из 3821 нуклида, 1595 — с гамма-линиями.
Интеграция: Открытый API dc.dll / libdc.so с примерами на семи языках — от C и Python до Java и Node.js; calc.dll с JSON-интерфейсом; скрипты на Object Pascal со встроенным отладчиком.
Эмуляторы: Физически правдоподобный спектр: статистика счёта, мёртвое время, каскады, рассеяние в пробе.

Словарь терминовКоротко и без формул

Активность — сколько распадов происходит в пробе за секунду. Единица — беккерель (Бк): один распад в секунду.

Удельная активность — активность на килограмм или литр пробы (Бк/кг, Бк/л). Именно её сравнивают с нормами.

Аэфф — эффективная удельная активность природных радионуклидов — радия-226, тория-232 и калия-40. По ней определяют класс стройматериала.

ВГО — верхняя граничная оценка: «вещества не больше, чем столько». Пишется, когда вещество не обнаружено.

ВН — высокое напряжение на детекторе. От него зависит усиление; программа подстраивает его сама.

Гамма-линия — излучение строго определённой энергии. По набору линий вещество узнают, как человека по отпечатку пальца.

ГОСТ 8.207 — стандарт обработки результатов измерений: как правильно оценить погрешность.

Калибровка — привязка показаний прибора к энергии излучения и к его чувствительности по эталонным источникам.

Контроль качества — регулярные проверки: работает ли прибор так же, как в день калибровки. Не заменяет поверку.

МДА — минимальная детектируемая активность — наименьшее количество вещества, которое прибор надёжно заметит.

Мёртвое время — доли секунды, когда детектор занят предыдущим сигналом и не видит следующий.

МИ — методика измерений — аттестованный документ: как измерять и как считать.

МНК — метод наименьших квадратов: находит значения, которые лучше всего согласуются со всеми данными сразу.

МУК 2.6.1.1194-03 — методические указания по радиационному контролю пищевых продуктов. Если показатель B с учётом погрешности не больше 1, продукция в норме.

Мультиплет — несколько пиков, слившихся в один. Программа разделяет их.

Неопределённость — погрешность результата: в каких пределах лежит истинное значение.

Нуклид — радиоактивная разновидность химического элемента, например цезий-137.

Пик — «горб» на спектре. Его положение говорит, что за вещество, а площадь — сколько его.

ППД — полупроводниковый детектор из особо чистого германия: различает даже очень близкие линии.

СИЧ — счётчик излучения человека — установка, измеряющая радиоактивные вещества в организме.

Спектр — график: по горизонтали энергия излучения, по вертикали число зарегистрированных частиц.

Фон — излучение, которое прибор видит и без пробы. Его вычитают из результата.

Эмулятор — программная модель прибора: реалистичный спектр без подключённого оборудования.

Astra Linux — российская операционная система для защищённых информационных систем.

PSD — разделение частиц по форме импульса — например, нейтронов и гамма-квантов.

Демонстрация

Покажем на ваших спектрах

Пришлите спектры с ваших приборов — покажем, как ASW2023 обработает их и подготовит протокол. Прибора под рукой нет — проведём демонстрацию на эмуляторе.

Почта: info@radek.ru
Телефон: +7 (812) 320-65-17
